圧砕機

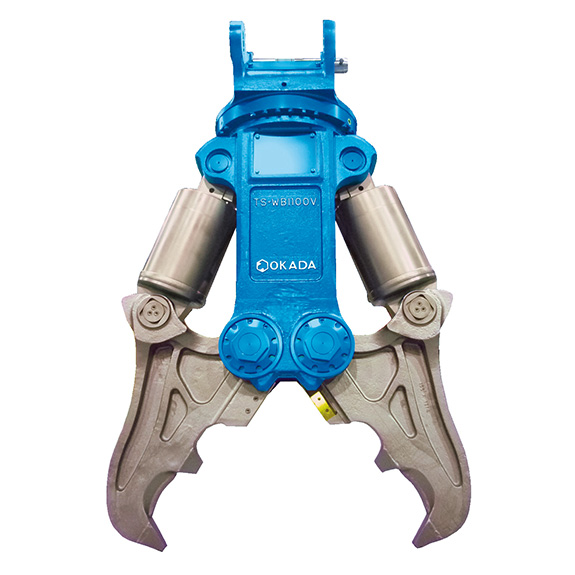

TS-Wクラッシャー
▶仕様
| 型式 | TS-W250 | TS-WB350 | TS-WB500V | TS-WB620V | TS-WB950V | TS-WB1000V | |
|---|---|---|---|---|---|---|---|
| 質量 | [Kg] | 180 | 240 | 480 | 740 | 1550 | 2190 |
| 全長 | [mm] | 950 | 1070 | 1390 | 1670 | 2140 | 2425 |
| 最大開口幅/ 最少開口幅 | [mm] | 250/0 | 360/0 | 500/0 | 620/0 | 950/0 | 1030/0 |
| 最大全幅 | [mm] | 635 | 680 | 835 | 1105 | 1405 | 1530 |
| 先端 破砕力 | [kN] | 175 | 240 | 330 | 355 | 605 | 750 |
| 使用圧力 | [MPa] | 21 | 25 | 25 | 28 | 30 | 30 |
| 標準バルブ | － | － | 増速バルブ | ||||
| 取付ショベル クラス | [ton] | 1.5～2.5 | 2.5～4.0 | 4.0～5.5 | 6～9 | 12～20 | 18～25 |
| 型式 | TS-WB1100V | TS-WB1400V | TS-WB1600V | TS-WB1900V | TS-W2200V | |
|---|---|---|---|---|---|---|
| 質量 | [Kg] | 2400 | 4000 | 4800 | 7100 | 9700 |
| 全長 | [mm] | 2525 | 2970 | 3160 | 3490 | 3705 |
| 最大開口幅/ 最少開口幅 | [mm] | 1100/0 | 1400/0 | 1600/0 | 1900/0 | 2200/0 |
| 最大全幅 | [mm] | 1625 | 1970 | 2275 | 2600 | 3090 |
| 先端 破砕力 | [kN] | 940 | 1100 | 2275 | 2000 | 2100 |
| 使用圧力 | [MPa] | 30 | 30 | 1320 | 30 | 30 |
| 標準バルブ | 増速バルブ | |||||
取付ショベル | [ton] | 18～25 | 30～40 | 40～48 | 70～100 | 70～100 |
※仕様はフリー旋回です。
※TS-WB950V、TS-WB1100VはARTS(アーツ)旋回タイプ及び油圧旋回タイプ、TS-WB1350V・TS-WB1600V・TS-W2200Vは油圧旋回タイプがあります。

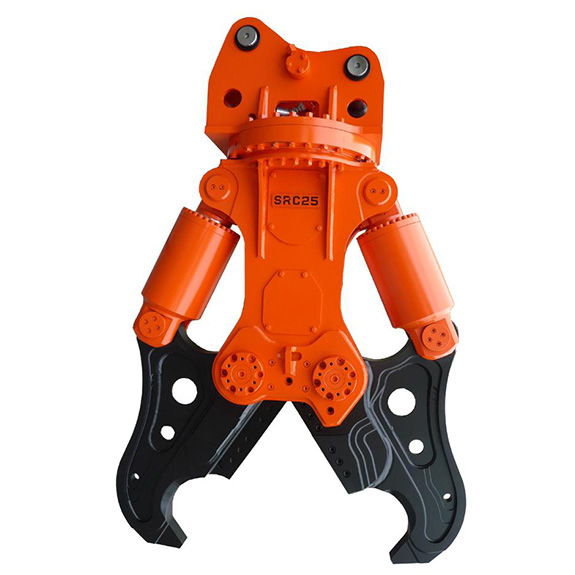

SRC25
▶仕様
| 先端 破壊力 | 中央 破壊力 | カッタ長 | 最大 開口幅 | 質量 | 最大 使用圧力 | 油量 | 適合 ショベル | |
|---|---|---|---|---|---|---|---|---|
| kN | kN | mm | mm | kg | MPa | L/min | ton クラス | |
| SRC25 | 960 | 2550 | 500 | 1025 | 2590 | 32 | 200～300 | 19～21 |
| SRC25R | 960 | 2550 | 500 | 1025 | 2590 | 32 | 200～300 | 19～21 |
| SRC38 | 1250 | 3470 | 560 | 1300 | 3850 | 32 | 300～400 | 29～38 |
| SRC38R | 1250 | 3470 | 560 | 1300 | 3850 | 32 | 300～400 | 29～38 |
| SRC48 | 1400 | 3620 | 600 | 1430 | 4770 | 32 | 300～400 | 39～48 |
| SRC48R | 1400 | 3620 | 600 | 1430 | 4770 | 32 | 300～400 | 39～48 |
※SRC25R：油圧旋回仕様
※各製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
※取り付けの際にはアタッチメント装着可能質量をご確認ください。
※ショベル設定圧…ショベルの圧力を指定の圧力以下にセットするようお願いいたします。
※新製品のスペックにつきましては計算値となっております。

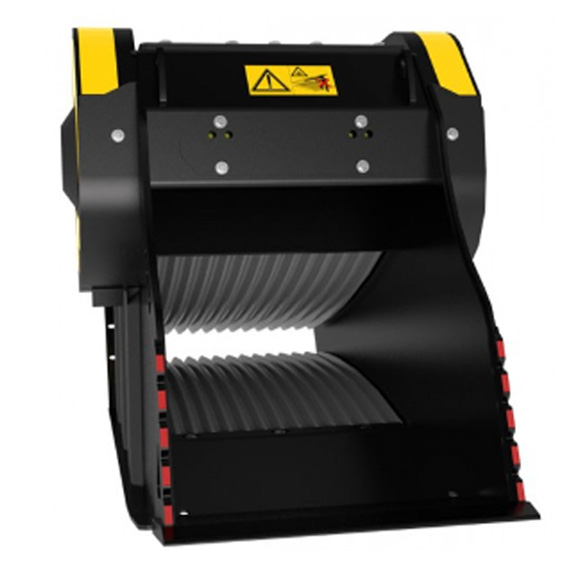

MBクラッシャー70-2
▶仕様
| モデル | BF70.2 |
|---|---|
| 全幅(mm) | 2170 |
| 全高(mm) | 1100 |
| 全長(mm) | 1240 |
| 質量(Kg) | 2250 |
| 投入口全幅(mm) | 700 |
| 投入口全高(mm) | 510 |
| 最大容量(㎡) | 0.52 |
| 油圧ショベル(トン) | 16～24 |
| オイルフロー最小限値(ℓ/min) | 150 |
| オイルフロー最少限圧力(bar) | 230 |
| 砕石範囲(mm) | 20～120 |
| 最大処理能力(㎡/時間) | ≦30 |
| 最大処理能力(トン/時間) | ≦45 |

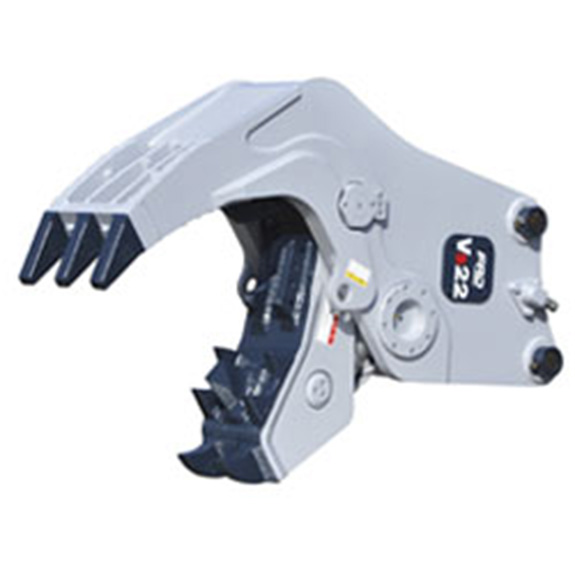

小割用油圧圧砕機
▶仕様
| モデル名 | 質量（kg） | 推奨油圧ショベル(㎥) |
|---|---|---|
| Vs9 | 655 | 0.28～0.4 |
| Vs15 | 1,150 | 0.45～0.7 |
| Vs22 | 1,760 | 0.8～1.0 |
| Vs35 | 2,760 | 1.2～1.4 |

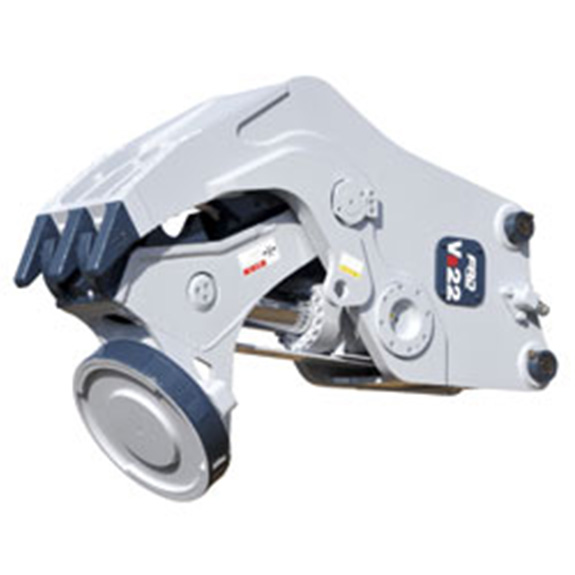

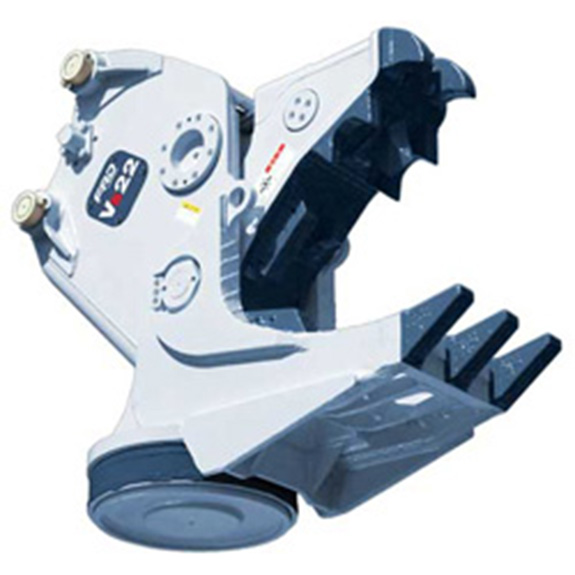

アクティブ・マグネット付小割圧砕機
▶仕様
| モデル名 | 質量 (kg) | 電磁石直径 (mm) | 吸着質量 (kg) | 推奨油圧ショベル (㎥) |
|---|---|---|---|---|
| Vs15 | 1,390 | 500 | 70 | 0.45～0.7 |
| 強力型 | 1,465 | 600 | 95 | 0.45～0.7 |
| Vs22 | 2,035 | 600 | 95 | 0.8～1.0 |
| 強力型 | 2,120 | 700 | 130 | 0.8～1.0 |
| Vs35 | 3,100 | 700 | 130 | 1.2～1.4 |
吸着質量は、かさ比重1.3の対象物を吸着したときの値を示しています。
