●負荷を軽減
油圧ショベルのアームへの負担を軽減

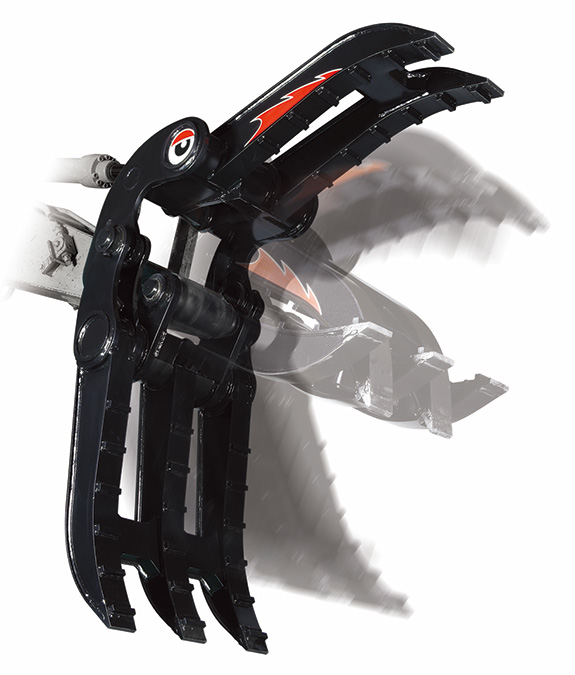

●作業範囲が広がる
フォークがチルトすることにより作業範囲が広がる
●音・振動を軽減
クッションシリンダーを標準装備し、フォーク開口時の音と振動を軽減
●重量を軽減
高張力鋼板を使用
●耐久性
フォークリンク部にプッシュを採用し耐久性を実現
●高い操作性
フォークの同調性を高めイメージ通りの開閉
●爪の感覚
フォークの爪の感覚を考慮し分別作業などにも対応
●視界
キャビンからの視界を考慮したフォーク形状
型式 | IFC70 | IFC120 | IFC200 | |
---|---|---|---|---|
適用クラス | [㎥] | 0.28 | 0.5 | 0.8 |
[ton] | 6 | 12 | 20 | |
開口幅 | [mm] | 1,685 | 1,887 | 2,336 |
全長 | [mm] | 1,380 | 1,645 | 1,941 |
爪長さ | [mm] | 890 | 1,027 | 1,255 |
爪幅 | [mm] | 470 | 558 | 720 |
質量 | [Kg] | 385 | 650 | 1,246 |
※適用クラスは目安となります
※商品改良のため仕様変更をお断りなく実施する場合がございます
※本体にサービス配管(往復)1系統が必要となります
●取付け簡単
ピン2本で取付けOK!!
●重量を軽減
高張力鋼板を使用
●耐久性
シンプル構造により耐久性を実現
●作業能力
強い把握力を実現
●視界
キャビンからの視界を考慮したフォーク形状
型式 | IFZ15 | IFZ25 | IFZ35 | IFZ55 | IFZ70 | IFZ120 | IFZ200 | |
---|---|---|---|---|---|---|---|---|
適用クラス | [ton] | 1 | 2 | 3 | 5 | 6 | 12 | 20 |
開口幅 | [mm] | 700 | 850 | 1,060 | 1,500 | 1,560 | 1,970 | 2,260 |
全長 | [mm] | 670 | 770 | 905 | 1,100 | 1,280 | 1,520 | 1,800 |
爪長さ | [mm] | 490 | 565 | 655 | 800 | 945 | 1,135 | 1,345 |
爪幅 | [mm] | 320 | 400 | 450 | 520 | 570 | 670 | 780 |
質量 | [Kg] | 65 | 90 | 145 | 205 | 275 | 445 | 705 |
※適用クラスは目安となります
※商品改良のため仕様変更をお断りなく実施する場合がございます

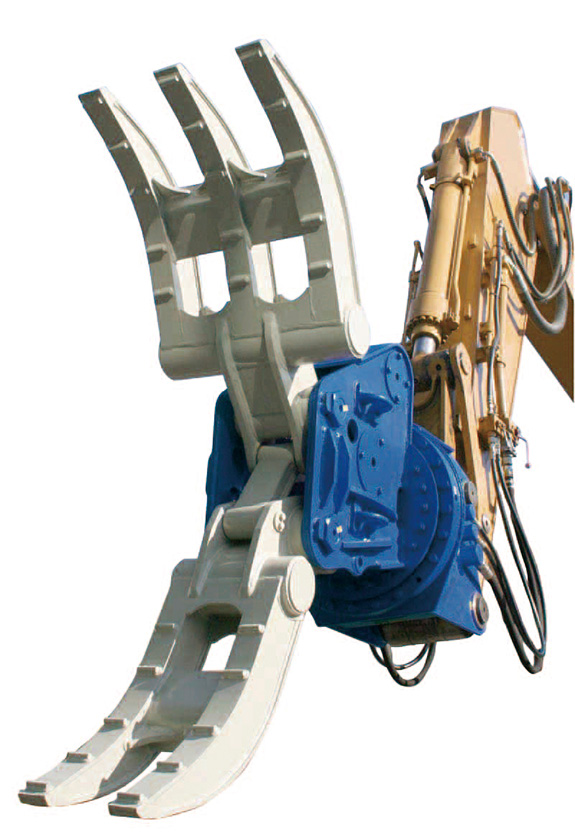

型式 | ASG-60R | ASG-130R | ASG-210R | ASG-270R | |
---|---|---|---|---|---|
質量 | [Kg] | 475 | 930 | 1,560 | 2,500 |
最大全長 | [mm] | 1,860 | 2,130 | 2,570 | 2,910 |
最大開口幅 | [mm] | 1,650 | 1,830 | 2,335 | 2,990 |
爪幅(3本/2本) | [mm] | 480/270 | 600/340 | 800/460 | 1,020/580 |
最大爪高さ | [mm] | 925 | 1,050 | 1,315 | 1,560 |
使用圧力 | [MPa] | 28 | 28 | 28 | 28 |
取付ショベルクラス | [ton] | 6~9 | 10~16 | 18~25 | 27~45 |
※サイレントグラップルには、旋回配管とドレン配管が必要です。

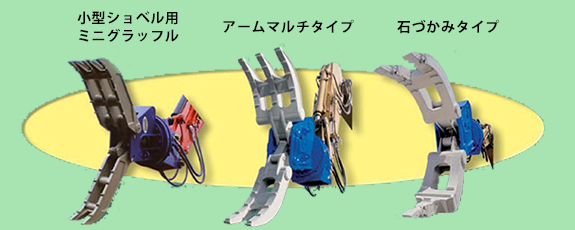

内装解体や狭所でのハンドリング作業に抜群の小回り性能
型式 | ASG-30R/RD | |
---|---|---|
質量 | [Kg] | 225/230 |
最大全長 | [mm] | 1,420 |
最大開口幅 | [mm] | 1,100 |
爪幅(3本/2本) | [mm] | 295/155 |
最大爪高さ | [mm] | 700 |
使用圧力 | [MPa] | 25 |
取付ショベルクラス | [ton] | 3~5 |
※ASG-30RDは電磁弁タイプです。
巨石・自然石のつかみ・配置作業で位置決めが容易
型式 | ASG-130SR | ASG-210SR | |
---|---|---|---|
質量 | [Kg] | 930 | 1,535 |
最大全長 | [mm] | 2,215 | 2,660 |
最大開口幅 | [mm] | 1,785 | 2,305 |
爪幅 | [mm] | 385 | 460 |
最大爪高さ | [mm] | 980 | 1,215 |
使用圧力 | [MPa] | 28 | 28 |
取付ショベルクラス | [ton] | 10~16 | 18~25 |

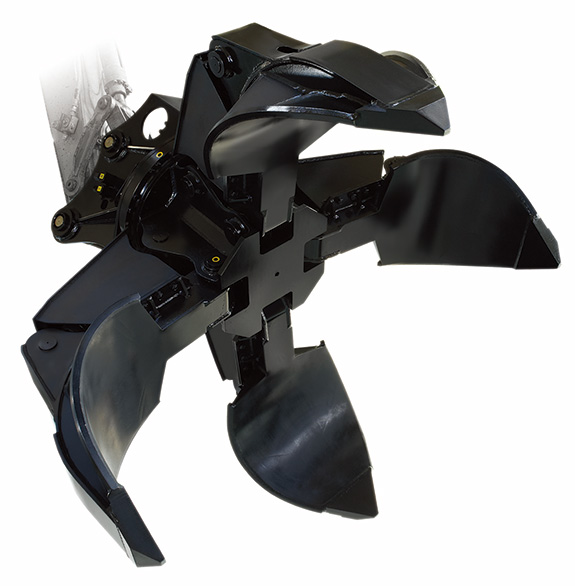

型式 | OGR120T | OGR180T | OGR200T | OGR300T | OG600T | |
---|---|---|---|---|---|---|
全高 | [mm] | 1,850 | 2,090 | 2,230 | 2,580 | 2,770 |
開口幅 | [mm] | 1,830 | 2,100 | 2,230 | 2,840 | 2,950 |
質量 | [Kg] | 1,000 | 1,550 | 1,930 | 2,300 | 3,240 |
備考 | 旋回機構なし |
