油圧小物
ｽｰﾊﾟｰﾊﾝﾄﾞｶｯﾀｰ
スーパーハンドカッターは様々なリサイクル作業や解体作業現場、従来のガス溶断による切断作業の代替工法として優れたパフォーマンスを発揮するカッターです。
従来はパワーショベルに取付けられた専用カッターやガス溶断でしかできなかった作業が手持ちでできるようになりました。スーパーハンドカッターは茶道圧50Mpaの超高圧な作動圧により31トンを超えるせん断力を発揮します。また、破砕刃の開閉速度も従来のものより圧倒的に早く作業者にストレスを感じさせません。
▶仕様
| 型式 | LSI200 | |
|---|---|---|
| 作動圧 | [Mpa] | 50 |
| 切断力 | [kN] | 310 |
| 開口幅 | [mm] | 125 |
| 寸法 | [mm] | 680×190×163 |
| 重量 | [kg] | 13.8 |
ハンドオーガー

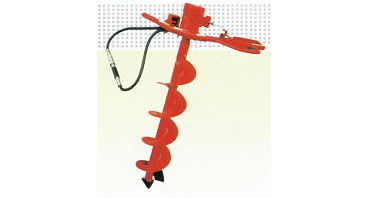

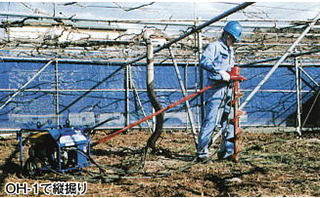

▶油圧式ハンドオーガー OH-1
- 油圧式で強力な掘削力！
- レバー操作で正逆回転切り替え可能！
- 建設車輛の油圧から使用可能！
| 外形寸法 mm | 440×584×272 |
|---|---|
| 質量 kg | 14 |
| 所要油量 L/min | 9.5-25 |
| 掘削トルクN・m | 88 |
標準オーガー種類
| オーガー径 | ジョイント方式 | 備考 |
|---|---|---|
| 外径50×900L | スナップオン方式 | アダプター必要 |
| 外径75×900L | スナップオン方式 | アダプター必要 |
| 外径100×900L | スナップオン方式 | - |
| 外径150×900L | スナップオン方式 | - |
| 外径200×900L | スナップオン方式 | - |
| 外径250×900L | スナップオン方式 | - |
| 外径300×900L | スナップオン方式 | - |
| 外径350×900L | スナップオン方式 | - |

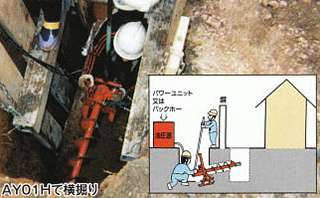

▶油圧式横掘オーガー AY01H
- ソリ付きで横掘作業に最適！
- コンパクトで作業スペースは最小でOK！
- 油圧式のため水にも強い！
| 外形寸法 mm | 274×343×515 |
|---|---|
| 質量 kg | 15 |
| 所要油量 L/min | 9.5-25 |
| 掘削トルクN・m | 88 |
最大堀削性能
| オーガー径 | 縦掘り | 横掘り | ||
|---|---|---|---|---|
| OH-1 | AG-21 | MT-100E-1 | AYO1H | |
| 外径50-75(mm) | 4-5m | 2-3m | 2-3m | 7-8m |
| 外径100-200(mm) | 3-4m | 1-2m | 1-2m | 3-5m |
| 外径250-300(mm) | 2-3m | 1m | 1m | 2-3m |
| 外径350(mm) | 1m | - | - | - |
※上記数値は、土質により異なります。
ハンドクラッシャー

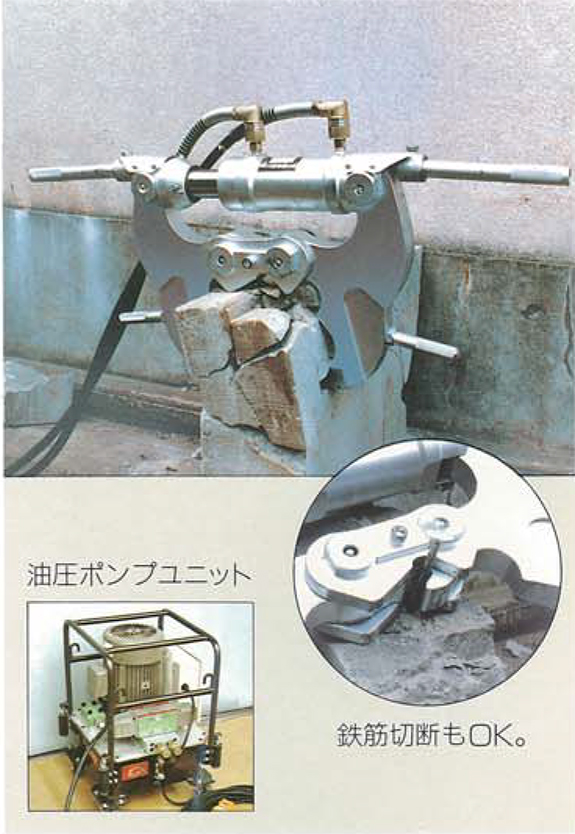

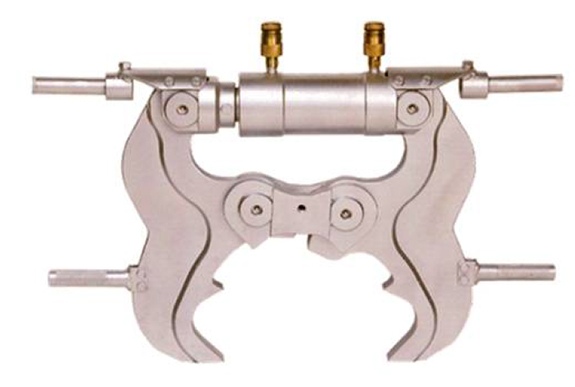

▶サイレントベビークラッシャー 壁圧砕機
小型軽量、強力な破砕力
鉄筋も切断
（TBC-1、TBC-2）
13mmまでの鉄筋を切断できます。
油圧ポンプユニット
| 電源 | モーター | 高圧 | タンク容量 | 総重量 | |
|---|---|---|---|---|---|
| 圧力 | 吐出量 | ||||
| 200V 3相 |
3.7kW4P 200/220V |
830kg/c㎡ | 3.0L/min | 15L | 120kg |
| TBC-1 | TBC-2 | TBC-3M | TBC-3 | TBC-4 | ||
|---|---|---|---|---|---|---|
| 重量 [kg] | 22 | 40 | 55 | 70 | 120 | |
| 最大開口幅 [mm] | 180 | 240 | 310 | 340 | 440 | |
| 最小開口幅 [mm] | 25 | 45 | 45 | 85 | 110 | |
| 破砕力 [ton] | 19 | 28 | 35 | 47 | 65 | |
| 破砕可能壁厚 [mm] | 150 | 200 | 280 | 300 | 400 | |
| 鉄筋切断径 [φmm] | φ13 | φ13 | - | - | - | |
| 各部寸法 | A [mm] | 1370 | 995 | 1010 | 1075 | 1190 |
| B [mm] | 180 | 240 | 310 | 340 | 440 | |
| C [mm] | 335 | 510 | 550 | 590 | 695 | |
| D [mm] | 320 | 410 | 475 | 505 | 620 | |
| E [mm] | 95 | 100 | 120 | 130 | 160 | |
| F [mm] | 110 | 150 | 180 | 175 | 255 | |

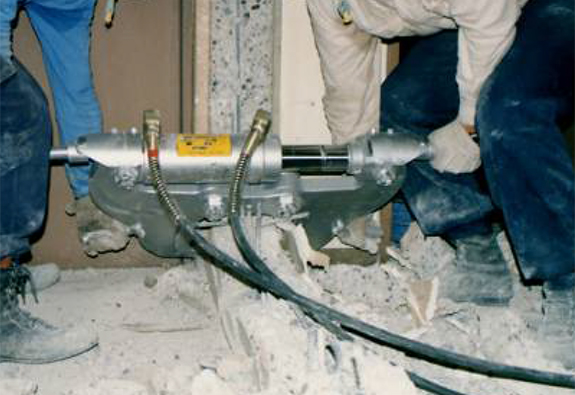

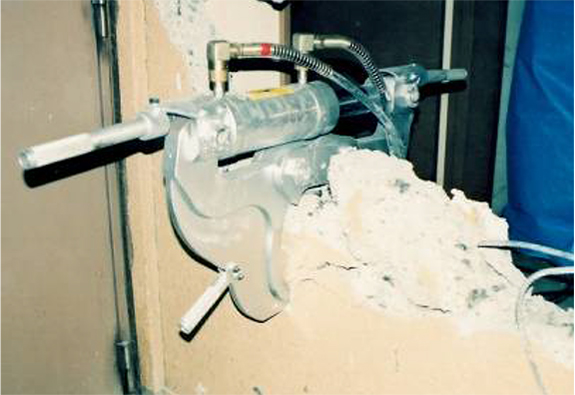

▶ウォールクラッシャー ＨＢＣ
使用目的
- 全改修ではなく、部分改修工事でバックホーが入る事ができない場所で使用します。（ハンドタイプ）
- 従来のハンドブレーカー工法に比べ、低振動、低騒音のため居住者及びテナント入居者に対して振動や騒音によるご迷惑をかける心配がありません。
- 平戸油圧ポンプにて使用します。（3相 200V をご用意ください。）
- 破砕する壁厚に合わせて機種を選定してください。

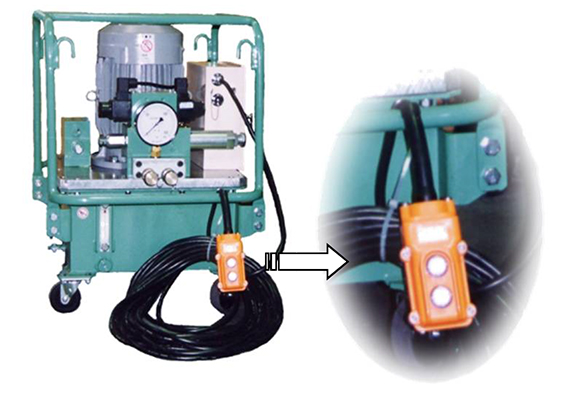

- 破砕する壁にクラッシャーをセットして、油圧ポンプについている2点押しボタンスイッチにてクラッシャーの刃先を動かし壁を破砕していきます。
- 破砕後、次の破砕する壁へ進み順次破砕していきます。
仕様
| 仕様/型式 | HBC-1S | HBC-1L | HBC-2S | HBC-2 | HBC-2L | HBC-3L | HBC-4 | |
|---|---|---|---|---|---|---|---|---|
| ｼﾘﾝﾀﾞｰ出力（ｋN) | 154 | 265 | 309 | 346 | 376 | 438 | 883 | |
| 能力(カベ厚目安)(mm) | 100～150 | 120～150 | 140～150 | 170～150 | 200～150 | 280～330 | 300～430 | |
| アームの開き(mm) | 最大 | 170 | 200 | 220 | 250 | 330 | 350 | 450 |
| 最小 | 10 | 17 | 30 | 35 | 40 | 80 | 80 | |
| 質量（kg) | 19 | 27 | 45 | 52 | 60 | 78 | 167 | |
※使用圧力 85MPa
※能力は、壁の状況により左右される為、あくまで目安で表示してます。
ハンドブレーカー

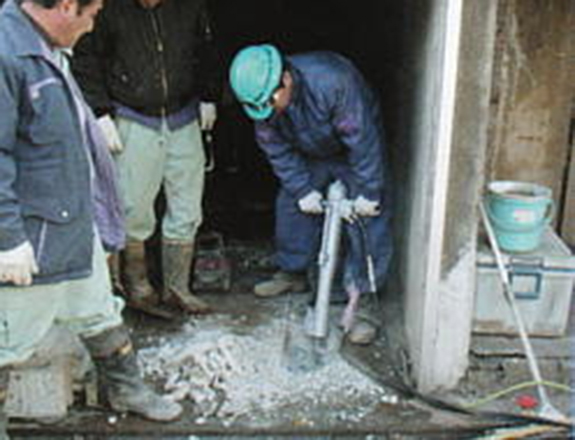

▶油圧ハンドブレーカ
作業内容により軽量タイプから重量タイプまで選択できる油圧ハンドブレーカ
- アキュームレータ装備で抜群の破壊力！
- 油圧式のため寒冷地でも凍結しない。
- オイル循環式で内部に錆等の発生が無く保守管理が容易である。
仕様

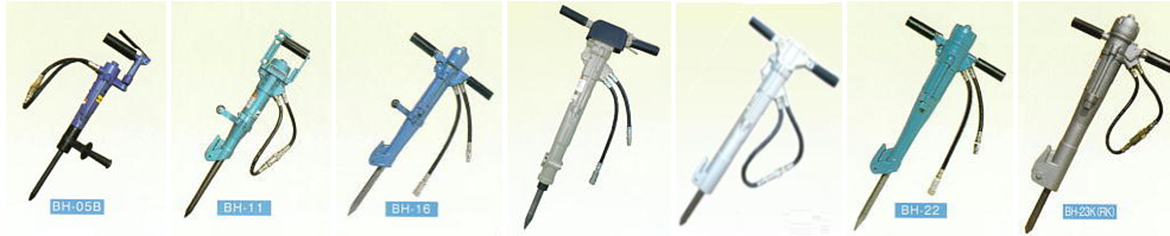

| 型式 | BH-11 | BH-16 | BH-16VS | BH-20EVR | BH-20EV | BH-23K | BH-23RK |
|---|---|---|---|---|---|---|---|
| 外形寸法 （mm） | 582×166 | 604×412 | 678×410 | 665×410 | 665×410 | 702×420 | 702×420 |
| 質量 （kg） | 11 | 16 | 19 | 20 | 20 | 24.8 | 24.8 |
| 所要油量 （L/min） | 9.5-25 | 18-22 | 20 | 20.5 | 20.5 | 20.5 | 20.5 |
| 打撃数 （bpm） | 1450 (15L/min) | 1700 | 1450 | 1450 | 1450 | 1000 | 1000 |
| シャンク （mm） | 外形26×80 | 1”六角×108 | ゴム付仕様 | 外径30×87 | 1”六角×108 | 1”六角×108 | 外径30×87 |
ハンド杭打ち機
▶油圧杭打機
単管、木杭の打ち込みからガードパイプ、H鋼の打ち込みまで軽量コンパクトな油圧ユニットで使用できる杭打ち機
- HK-150 単管打ち込み専用機（単管キャップ不要）
- HK-240V 単管キャップを使用すれば単管の打ち込みも可能！
- HK-650 松杭、H鋼、ガードパイプなど大口径の杭打ちに！
仕様
| 型式 | KH-150 |
|---|---|
| 外形寸法（mm） | 598×273×146 |
| 質量（kg） | 20 |
| 所要油量（L/min） | 20－25 |
| 打撃数（bpm） | 1920 |
| 内径（mm） | 50 |
