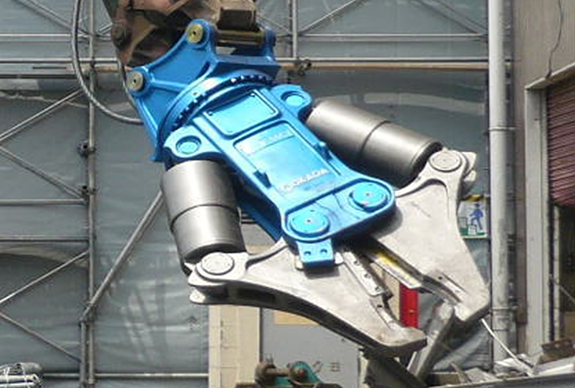

鉄骨切断機
ＴＳカッター
▶TSカッターの寸法表
| 型式 | TS-W500CV | TS-W610CV | TS-W720CV | TS-W820CV | |
|---|---|---|---|---|---|
| 質量 | [kg] | 2610 | 3920 | 5050 | 7400 |
| 全長 | [mm] | 2510 | 3000 | 3295 | 3780 |
| 全幅（アーム全開時） | [mm] | 1625 | 1635 | 1740 | 1915 |
| 最大開口幅 | [mm] | 760 | 840 | 955 | 1020 |
| カッター刃長 | [mm] | 500 | 610 | 720 | 820 |
| 切断力 | [kN] | 2460 | 2720 | 2925 | 3200 |
| 使用圧力 | [MPa] | 30 | 30 | 30 | 28 |
| 標準装備バルブ | 増速バルブ | ||||
| 取付ショベルクラス | [ton] | 20～25 | 30～40 | 40～48 | 65～100 |

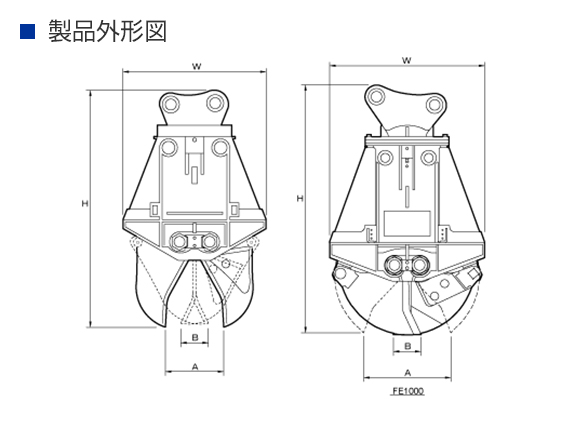

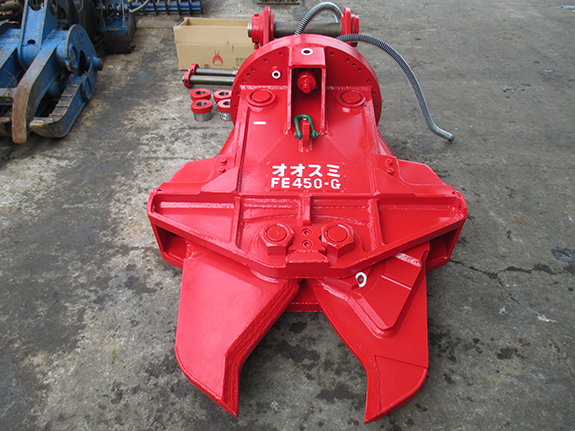

Xカッター
▶Xカッターの寸法表
| 型式 | FE150 | FE200 | FE350 | FE450 | FE500 | 外形図記号 | |
|---|---|---|---|---|---|---|---|
| 質量 | [kg] | 270 | 480 | 860 | 1300 | 2300 | - |
| 全長 | [mm] | 1120 | 1150 | 1523 | 2036 | 2274 | H |
| 全幅 | [mm] | 700 | 830 | 1120 | 1060 | 1484 | W |
| 最大開口幅 | [mm] | 180 | 200 | 350 | 451 | 520 | A |
| 最小開口幅 | [mm] | -80 | -100 | -150 | -198 | -210 | B |
| 最大使用圧力 | [Mpa] | 24.5 | 31.4 | - | |||
| [kgf/c㎡] | 250 | 320 | - | ||||
| 先端使用圧力 | [kN] | 113 | 392 | 451 | 524 | 690 | - |
| [ton] | 12 | 40 | 46 | 53 | 70 | - | |
| 中央破砕力 | [kN] | 159 | 549 | 549 | 704 | 968 | - |
| [ton] | 16 | 56 | 56 | 72 | 99 | - | |
| カッタの長さ | [m/m] | 330 | 350 | 380 | 470 | 620 | - |
| 旋回方式 | 360°フリー | - | |||||
| 適合代車 | [ton] | - | - | - | - | - | - |
| 油圧自動回転仕様 | 不可 | 可 | - | ||||
| 散水仕様 | 不可 | 可 | - | ||||
| 備考 | 室内解体用 | - | - | - | - | ||
| 型式 | FE650 | FE800 | FE1000 | FE1200 | FE1400 | 外形図記号 | |
|---|---|---|---|---|---|---|---|
| 質量 | [kg] | 2780 | 3600 | 4850 | 5300 | 6500～7500 | - |
| 全長 | [mm] | 2437 | 2692 | 3088 | 3218 | 3421 | H |
| 全幅 | [mm] | 1460 | 1650 | 1950 | 2000 | 2500 | W |
| 最大開口幅 | [mm] | 665 | 879 | 1000 | 1200 | 1400 | A |
| 最小開口幅 | [mm] | -258 | -313 | -537 | -372 | -409 | B |
| 最大使用圧力 | [Mpa] | 31.4 | - | ||||
| [kgf/c㎡] | 320 | - | |||||
| 先端使用圧力 | [kN] | 877 | 1127 | 1342 | 1372 | 1813 | - |
| [ton] | 89 | 115 | 137 | 140 | 185 | - | |
| 中央破砕力 | [kN] | 1188 | 2557 | 3087 | 3136 | 4331 | - |
| [ton] | 121 | 261 | 315 | 320 | 442 | - | |
| カッタの長さ | [m/m] | 695 | 695 | 738 | 860 | 900 | - |
| 旋回方式 | 360°フリー | - | |||||
| 適合代車 | [ton] | - | - | - | - | - | - |
| 油圧自動回転仕様 | 可 | - | |||||
| 散水仕様 | 可 | - | |||||
| 備考 | コラム：400m/m H鋼：450m/m |
- | コラム：500m/m H鋼：1000m/m |
- | 受注生産品 コラム：1000m/m以上 H鋼：1000m/m以上 |
- | |

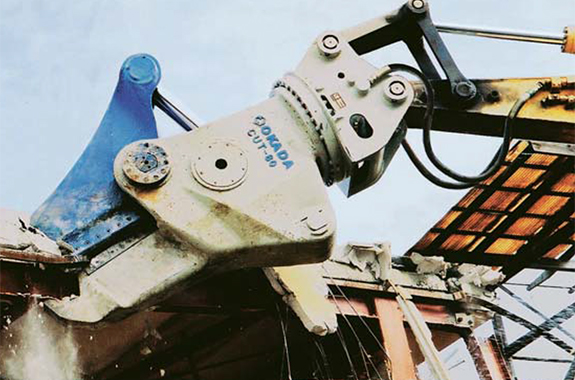

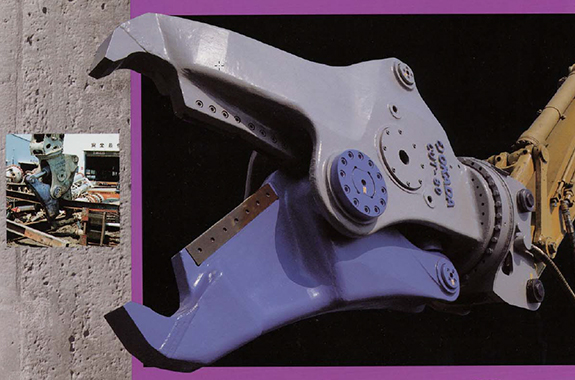

カットクン
▶カットクン寸法
| 型式 | CUT-18FRDUO | CUT-30FR/HR | CUT-50FR/ARTS/HR | CUT-82FR/ARTS/HR | |
|---|---|---|---|---|---|
| 質量 | [kg] | 280 | 700/715 | 1220/1230/1240 | 2210/2240/2230 |
| 全長 | [mm] | 1249 | 1670 | 2020 | 2690 |
| フレーム幅 | [mm] | 270 | 300 | 365 | 480 |
| 最大開口幅 | [mm] | 400 | 525 | 605 | 850 |
| カッター刃開口長 | [mm] | 285 | 325 | 340 | 615 |
| カッター刃長 | [mm] | 250 | 300 | 340 |
550 |
| 先端 破砕力 | [kN] | 135 | 300 | 460 | 600 |
| 切断力 | [kN] | 300 | 600 | 980 | 1400 |
| 使用圧力 | [MPa] | 25 | 25 | 28 | 32 |
| 標準装備バルブ | - | 増速バルブ | |||
| 取付ショベルクラス | [ton] | 3～5 | 6～9 | 10～16 | 18～25 |
※CUT-50・82にはARTS（アーツ）旋回タイプがあります。
※FRはフリー旋回タイプ、AHR及びHRは油圧旋回タイプです。

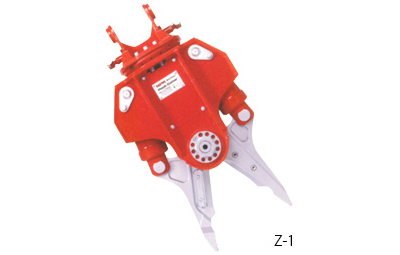

室内カッター
▶仕様
| 型式 | Z-1 | Z-2 | Z-3 | |
|---|---|---|---|---|
| 先端出力 | [kN] | 56 | 70 | 120 |
| 最大/最小開口幅 | [mm] | 304/0 | 355/0 | 420/0 |
| 最大使用圧力 | [MPa] | 21 | 21 | 27 |
| 油量 | [L/min] | 20～30 | 40～60 | 50～70 |
| 質量 | [kg] | 110 | 196 | 280 |
| 【参考】 取付ショベル |
[tonクラス] | 1.3～1.8 | 2.0～2.7 | 3.0～3.5 |
