深堀機

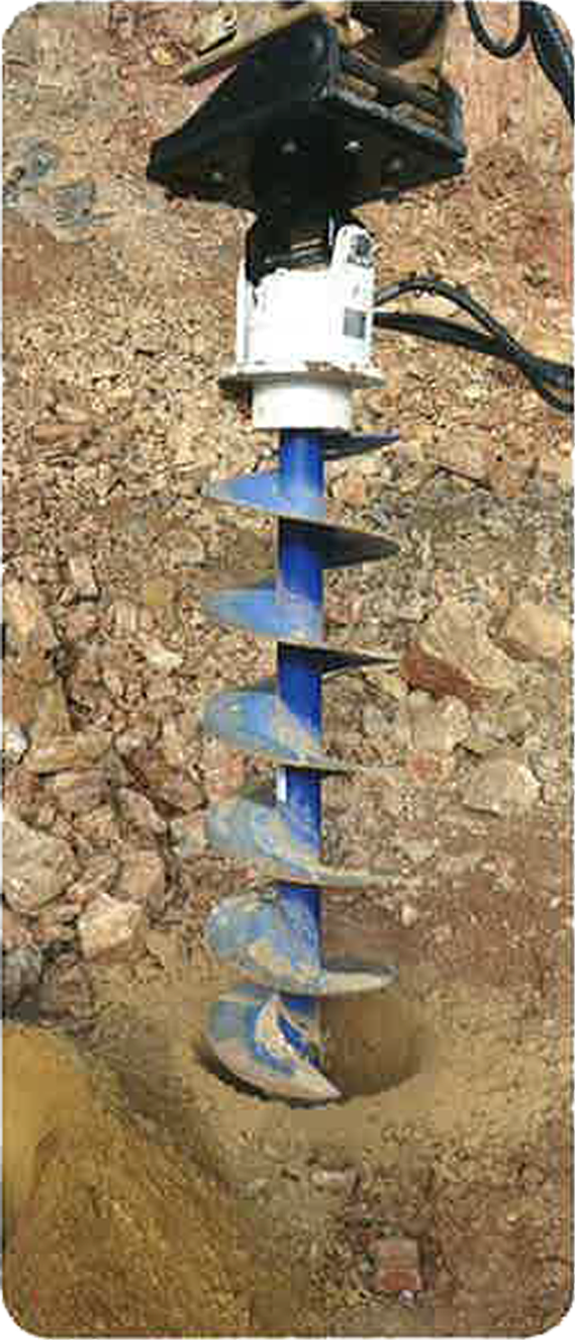

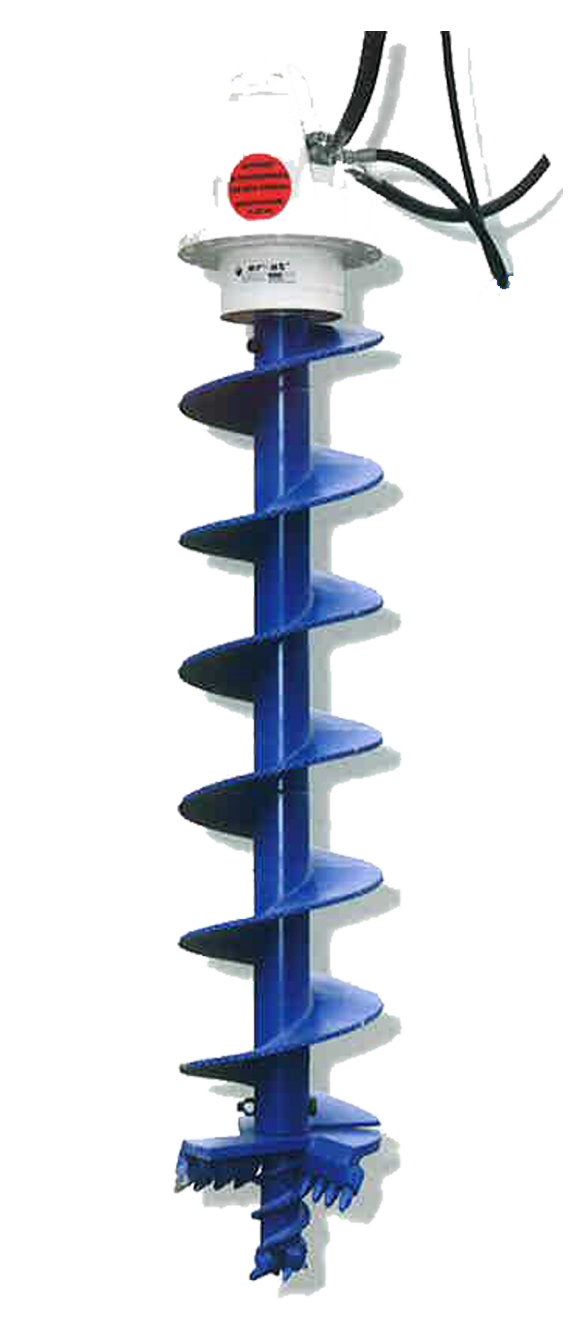

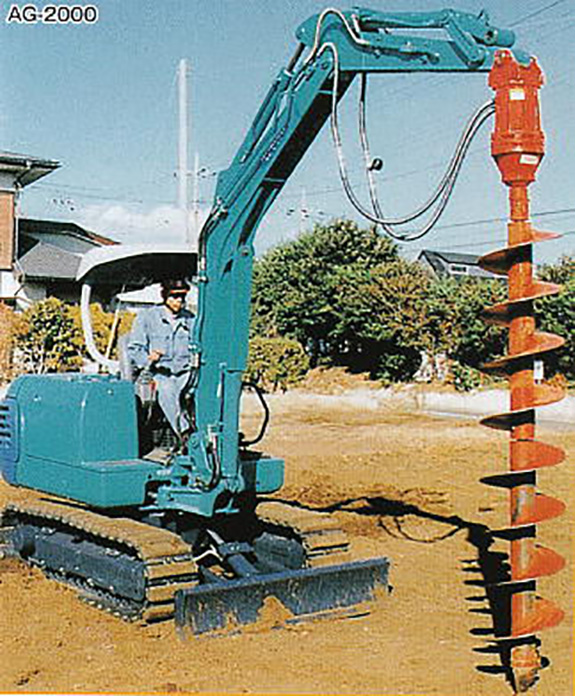

油圧オーガー

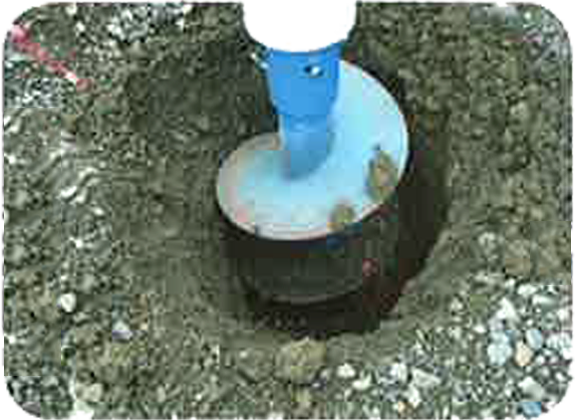

建柱、支柱、Ｈ鋼の建て込み、植樹、土質改良等の穴掘り
- 簡単な油圧配管でミニショベルに取り付け可能！
- コンパクトで強力な油圧モーターにより強力掘削！
- エクステンションをジョイントすれば深掘りも可能！
▶仕様
| 型式 | AG-2000 | ||||
|---|---|---|---|---|---|
| 外形寸法 | [mm] |
外経 254×641 | |||
| 質量 | [kg] | 82 |
|||
| 定格圧力 | [MPa] | 22.0 |
|||
| 最大許容圧力 | [MPa] | 28.4 |
|||
| 定格トルク | [N・m] | 1570 |
|||
| 最大トルク | [N・m] | 2060 | |||
| 最大許容油量 | [L/min] | 65 | |||
| 接続口径 | 1/2"カプラ（ホースは1/2"） | ||||
▶掘削性能
| 型式 | AG-2000 |
|
|---|---|---|
| 外形 150～250（mm） | [m] |
8～10 |
| 外形 300～350（mm） |
[m] |
5～8 |
| 外形 400～450（mm） |
[m] | 2～5 |
※上記掘削性能は、土質、ベースマシーンにより異なります。

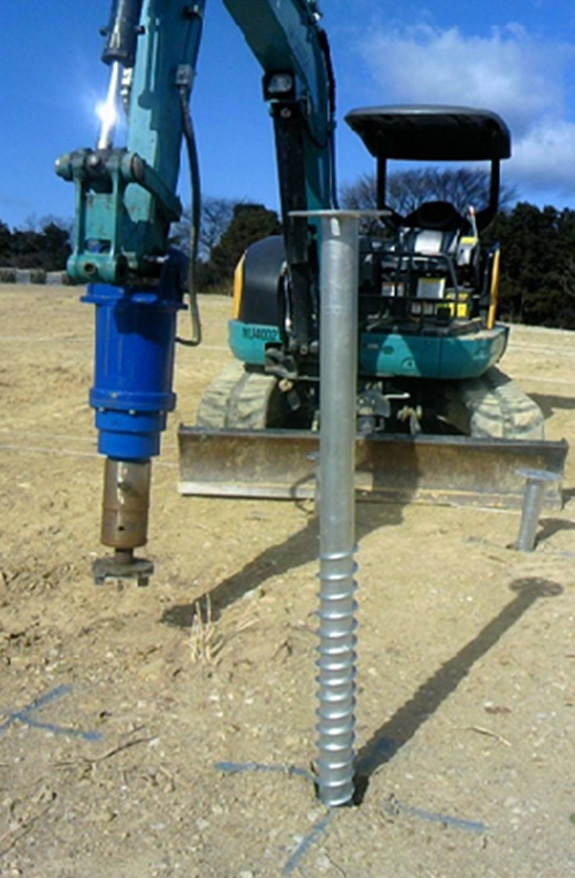

ソーラーパネル用オーガー

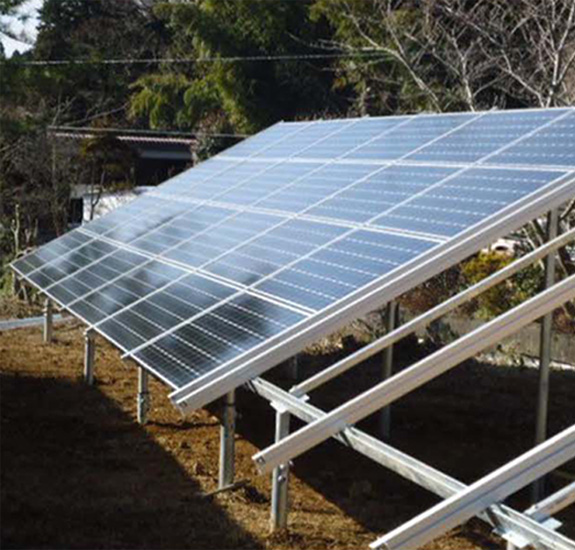

太陽光発電（ソーラーパネル）設置杭の施工工事に活躍！
搭載型油圧オーガー AH199Z型
ソーラーパネル用スパイラル杭の施工工事に！
- 高トルクで強力な回転力！
- 正転・逆転可能でスパイラルの杭の設置撤去も簡単！
- ビン、ブッシュ交換により各メーカーのミニショベルに取り付け可能！
注 意
- スパイラル杭と油圧オーガーを接続する為のアダブターが必要です。
※営業員にご相談ください。 - 取り付けベースマシーンは、3t～6tクラスで油圧配管（往復配管）付きが必要です。

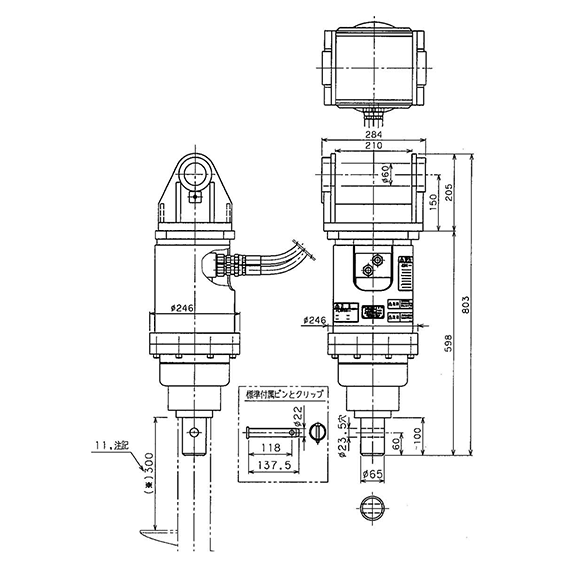

▶仕様
| 型式 | AG-2000 | |
|---|---|---|
| 外形寸法 | [mm] |
246×284×803 |
| 質量 | [kg] | 103 |
| 最大トルク | [N・m（kgf・m)] | 4500（450） |
| 最大許容圧力 | [MPa（kgf/㎠）] |
23.5（240） |
| 使用圧力範囲 | [MPa（kgf/㎠）] |
7.8（80～240） |
| 最大許容油流用 | [l/min] | 95 |
| 回転数 | [rpm] | 79（95l/min時） 41（50l/min時） |
| 許容背圧 | [MPa（kgf/㎠）] |
5.8（59） |
大型オーガー

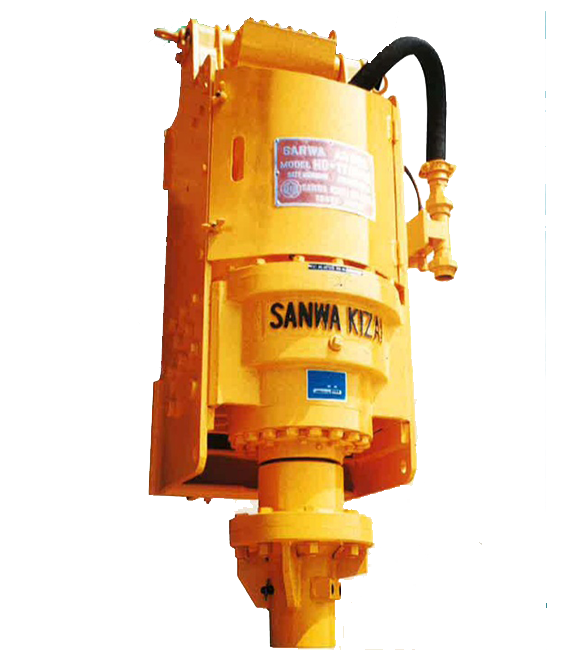

油圧オーガーHO型

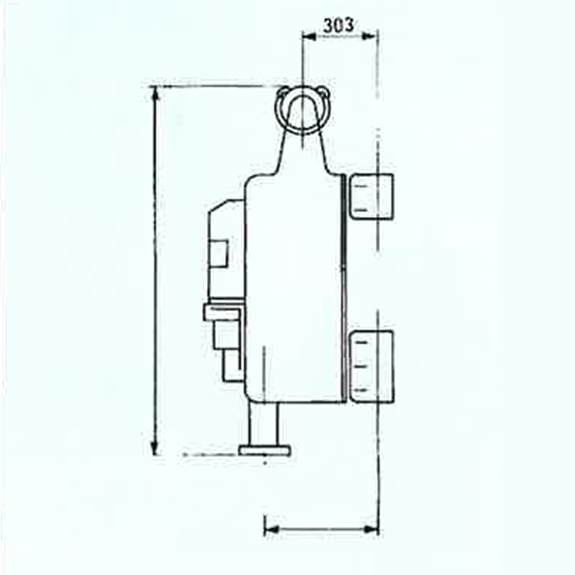

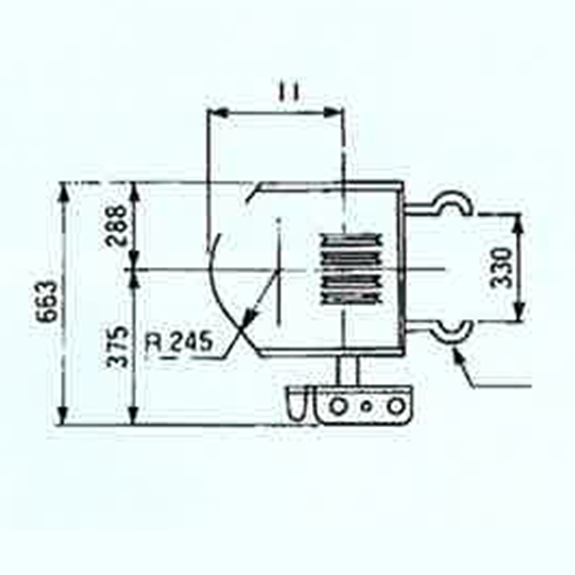

主要寸法図＜リーダー式＞
▶仕様（架装方式：リーダー式）
| 型式 | HO-1700T | ||
|---|---|---|---|
| 低速時 | 高速時 | ||
| 掘削トルク | [kN-m（t-m）] | 16.4（1.7） | 8.3（850） |
| 最大回転速度 | [min-1] | 35 | 57 |
| 最大使用圧力 | [MPa] | 24.5 | |
| 最大使用流量 | [L/min] | 150 | 122 |
| スイベル口径 | [B] | 1・1/2 | |
| 質量 | [ton] | 1.05 | |
| 継手形式 | SP6-40 | ||
| 2段階変速型 | |||

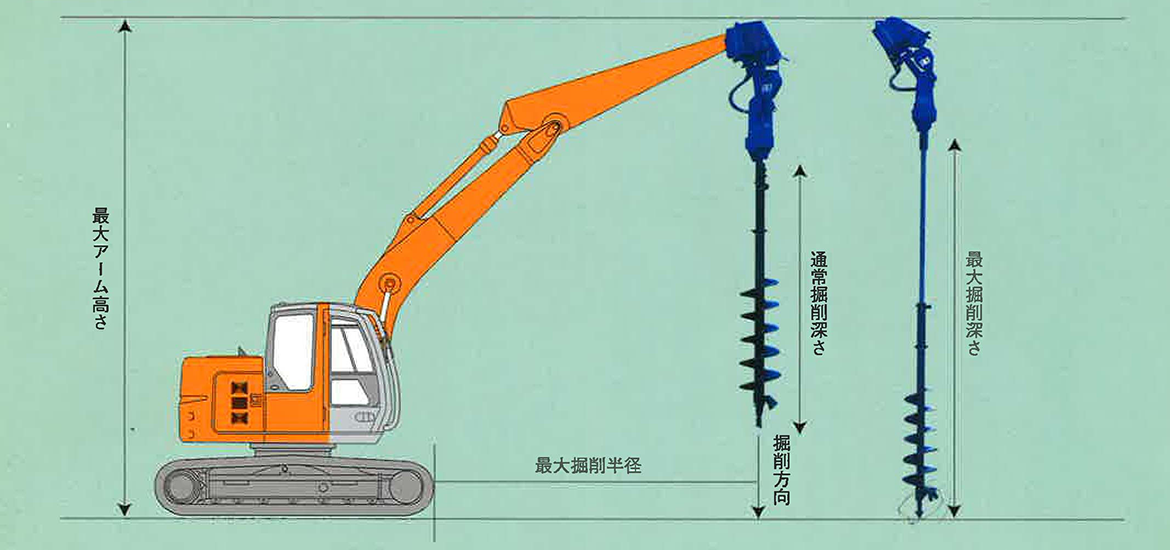

ポールセッター
最大掘削4.8ｍのオーガー ポールセッター
特 長
- 3段フルブーム先端で掘削がOK。ワイドな掘削半径を活かした川越し、道路越しなどの建柱作業に威力。
- 都市型装柱に本領を発揮する、操作性も優れた高揚程。
- スクリューオーガーに高張力鋼を使用。プランジャモーターと遊星歯車の減速機により土壌を選ばずスピーディーに掘削。
- オーガーの長さはピンの差し替えで7段階調整ができ、クラス最高の4.8ｍの最大掘削深さを実現。
▶仕様
| 型式 | DT-620 | DT-720 | |
|---|---|---|---|
| 掘削穴径 | [ｍｍ] | φ450 φ550 φ650 | |
| オーガートルク | [kN・m] | 6.37 | 7.06 |
| オーガー回転数 | [rpm] | 40 | 53 |
| 最大掘削深さ | [m] | 4.8 | |
| 掘削作業半径 | [m] | 4.05～11.35 | 4.2～11.1 |
| オーガースライド長さ | [m] | 1.84 | 1.92 |
erkatオーガー

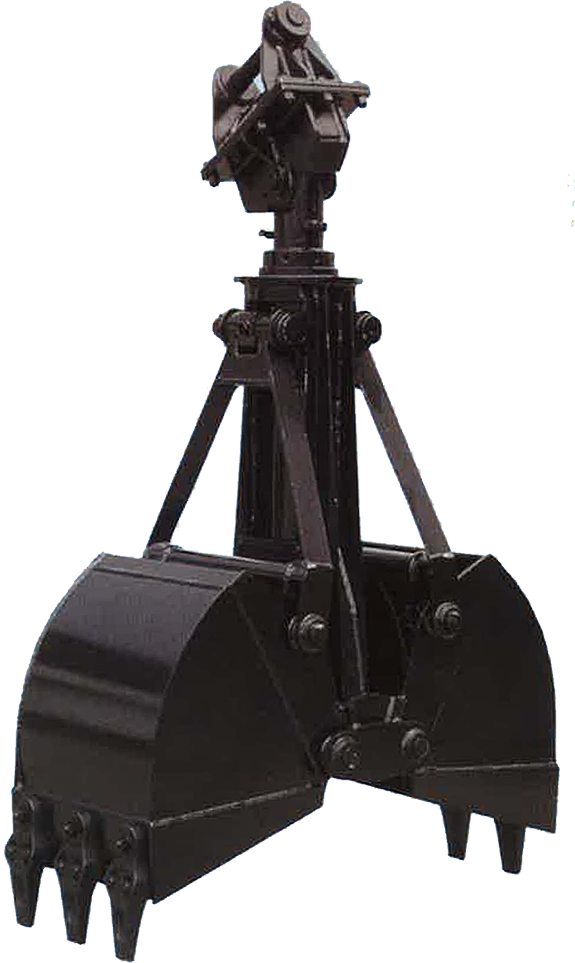

クラムシェルバケット
シェルプッシュ方式でトップクラスの掘削力を実現。
- ビル・鉄塔の基礎工事
- 深掘掘削・積込み
- 下水工事
- 共同溝掘削
▶仕様
| 型式 | CS35 | CS55 | CS70 | CS120 | CS200 | |
|---|---|---|---|---|---|---|
| 適用クラス | [㎥] | 0.12～0.18 | 0.18～0.25 | 0.25～0.45 | 0.4～0.7 | 0.7～0.9 |
| 全長 | [mm] | 1,930 | 2,190 | 2,500 | 3,060 | 3,410 |
| 開口幅 | [mm] | 990 | 1,180 | 1,290 | 1,600 | 1,890 |
| 閉口幅 | [mm] | 930 | 1,080 | 1,250 | 1,450 | 1,690 |
| 横幅 | [mm] | 450 | 500 | 580 | 790 | 940 |
| 質量 | [㎏] | 300 | 365 | 380 | 770 | 1,240 |

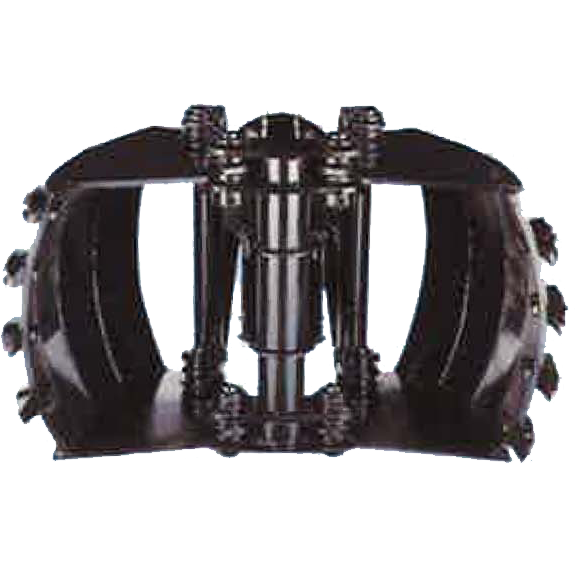

丸型クラムシェルバケット
マンホールからの浚渫作業に威力を発揮。
▲ 下方向より
▶仕様
| 適用クラス | [㎥] | 0.12～0.80 | 0.18～0.25 | 0.25～0.4 | 0.25～0.45 | 0.25～0.4 |
| クラム容量 | [㎥] | 0.10 | 0.15 | 0.20 | 0.35 | 0.40 |
| 開口幅 | [mm] | 820 | 920 | 1,050 | 1,320 | 1,450 |
| 閉口幅 | [mm] | 740 | 830 | 960 | 1,200 | 1,400 |
| 全長 | [mm] | 1,670 | 1,850 | 2,000 | 2,470 | 2,470 |
| 横幅 | [mm] | 400 | 450 | 500 | 650 | 650 |
クラムシェルジョイント
▶仕様
| 適用クラス | [㎥] | 0.18 | 0.25 | 0.4 | 0.7 |
| 延長長さ | [mm] | 800 | 1,000/1,500 | 1,000/1,500/2,000 | 1,500/2,000 |
