erkat,アーカット

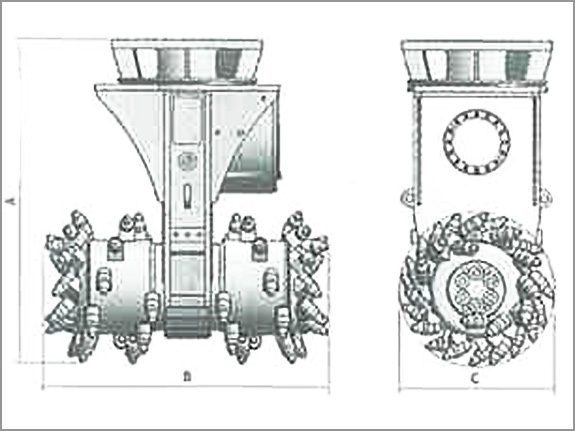

ドラムカッターERシリーズ

技術データ	単位	ER 50	ER 100	ER 250	ER 600	ER 650
ドラムカッター長さ（A）	mm	610	805	965	1,130	1,200
標準カッターヘッド幅（B）	mm	480	610	680	780	800
標準カッターヘッド直径（C）	mm	225	370	450	575	575
最大動作油圧	bar	350	350	350	350	350
350bar時のトルク	Nm	960~1,420	2,100~3,120	3,500~5,200	8,700~10,400	9,400~14,000
350bar時の切削力	N	8,500~12,600	12,000~17,800	15,600~23,200	30,200~36,200	32,700~48,700
重量	kg	140	310	470	820	1,000
推奨油圧ショベルサイズ	t	1~3	3~7	8~15	10~18	15~25

技術データ	単位	ER 1500X	ER 1500XL	ER 2000	ER 3000	ER 5500
ドラムカッター長さ（A）	mm	1,420	1,420	1,580	1,650	1,970
標準カッターヘッド幅（B）	mm	880	1,000	1,240	1,330	1,600
標準カッターヘッド直径（C）	mm	670	670	680	805	920
最大動作油圧	bar	350	350	350	350	350
350bar時のトルク	Nm	13,600~23,400	13,600~23,400	22,300~22,500	31,200~46,900	74,300~109,100
350bar時の切削力	N	40,600~69,900	40,600~69,900	65,600~98,500	77,500~116,500	161,600~237,200
重量	kg	1,750	1,850	2,600	3,500	6,000
推奨油圧ショベルサイズ	t	20~40	20~40	35~50	50~70	70~125

詳しくはこちら

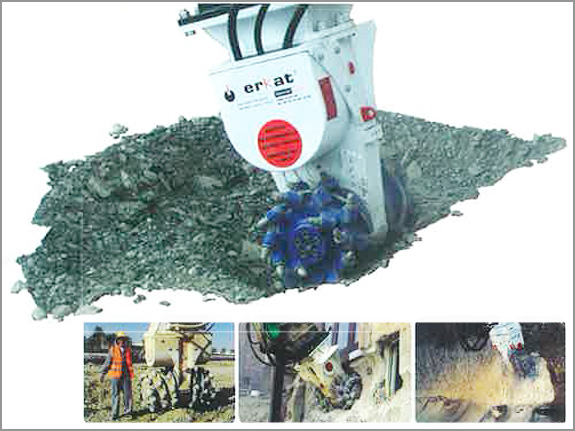

シングルドラムカッターERLシリーズ

技術データ	単位	ER 100L	ER 250 L	ER 400 L	ER 450L	ER 600 L	ER 1500 L
ドラムカッター長さ（A）	mm	810	1,130	1,130	1,160	1,340	1,440
ドラムカッター長さオプション（A）	mm	-	1,430	1,430	1,460	-	-
標準カッターヘッド直径（B）	mm	370	400	400	450	535	680
標準カッターヘッド長さ（C）	mm	310	355	355	380	550	590
推奨回転速度	rpm	110	90	80	80	80	75
推奨油流量	l/min	52-62	60-85	120-150	120-150	120-150	180-300
10bar時の最大油流量	l/min	90	100	170	170	170	320
最大動作油圧	bar	350	350	350	350	350	350
350bar時のトルク	Nm	2,600-3,120	3,500-5,200	8,700-10,400	8,700-10,400	8,700-10,400	13,600-23,400
350bar時の切削力	N	14,000-16,900	17,500-26,000	43,500-51,900	38,500-46,200	32,400-38,900	40,000-68,800
重量	kg	210	340	365	375	580	1,200
定格電力	kW	30	45	65	65	65	120
推奨掘削重量	t	3-7	8-15	12-17	12-17	15-22	20-40
ピック数	Pcs	32	44	44	30	48	44
標準ピック	Type	ER 16/46/38/20 S	ER 12/45/38/20 K	ER 12/45/38/20 K	ER 12/45/38/22 HC	ER 15/46/38/22 S	ER 17/75/70/30 Q

詳しくはこちら

パッチプランナーEXシリーズ

技術データ	単位	EX　20	EX 20 HD	EX 30	EX 30 HD	EX 45	EX 45 HD	EX 60	EX 60 HD
切削幅、標準（B）	mm	200	200	300	300	450	450	600	600
切削深さ、調整可能（C）	mm	0-70	0-70	0-120	0-120	0-150	0-150	0-190	0-190
推奨回転速度	rpm	60-240	100-175	90-170	75-140	90-140	85-110	100-150	90-120
100barでの推奨油圧油流量	l/min	25-50	40-70	50-95	60-95	85-130	130-170	130-190	150-200
最小油圧油流量	l/min	25	40	50	60	80	120	130	150
最大油圧油流量	l/min	70	90	100	110	130	180	200	210
最大動作油圧	bar	310	205	350	350	350	350	350	350
350bar時のトルク	Nm	660 @ 205 bar	1,000 @ 205 bar	3,100	4,100	5,200	8,700	7,000	9,300
350bar時の切削力	kN	3.7 @ 205bar	5.5 @ 205 bar	12	16	18	30	22	28
重量	kg	165	170	400	400	700	730	1,200	1,230
定格電力	kW	22	22	30	30	45	65	50	80
推奨する掘削機、スキッドステアローダー重量	t	1-3	2-4	5-10	6-10	8-15	12-16	12-20	18-23
ピック数	Pcs	42	42	35	35	49	49	59	59
標準ピック	Type	ER 16/29/25/14 S	ER 16/29/25/14 S	ER 16/48/32/20 HC	ER 16/48/32/20 HC	ER 16/48/32/20 HC	ER 16/48/32/20 HC	ER 16/48/32/20 HC	ER 19/48/32/20 HC

回転装置付き掘削機		EXR 20	EXR 20 HD	EXR 30	EXR 30 HD	EXR 45	EXR 45 HD	EXR 60	EXR 60 HD
重量	kg	250	255	580	585	980	1010	1670	1700
推奨する掘削機、スキッドステアローダー重量	t	1-3	2-4	5-10	6-10	8-15	12-16	12-20	16-23

詳しくはこちら

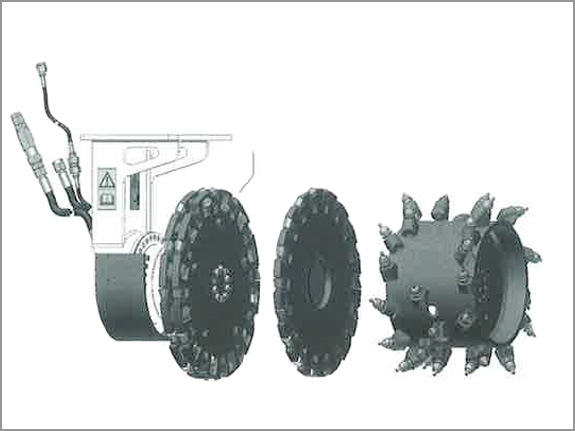

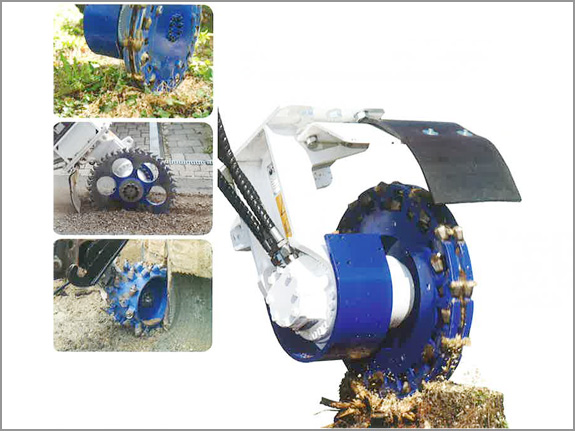

多機能カッターESシリーズ

技術データ	単位	ES　20	ES 20 HD	ES 30	ES 30 HD	ES 45	ES 45 HD	ES 60	ES 60 HD
直径・幅・切削深さ木材Cutter Wheel スロットCutter Wheel カッタードラム	mm mm mm	- 490/45/150 360/200/85	- 490/45/150 360/200/85	540/80/110 630/45/150 520/300/110	540/80/110 630/45/150 520/300/110	660/80/150 760/45/200 580/450/110	660/80/150 760/45/200 580/450/110	660/80/150 865/45/250 670/600/190	660/80/150 865/45/250 670/600/190
推奨回転速度	rpm	60-240	100-175	90-170	75-140	90-140	85-110	100-150	90-120
150barでの推奨油圧油流量	l/min	25-60	40-70	50-95	60-95	85-130	130-170	130-190	150-200
最小油圧油流量	l/min	25	30	50	55	80	120	130	150
最大油圧油流量	l/min	70	80	100	110	130	180	200	210
最大動作油圧	bar	310	205	350	350	350	350	350	350
350barでの最大トルク	Nm	660 @ 205 bar	1,000 @ 205 bar	3,100	4,100	5,200	5,200	7,000	9,300
材料による重量	kg	max.90	max.90	max.200	max.205	max.350	max.350	max.500	max.530
定格電力	kW	22	22	30	30	45	65	50	80
推奨する掘削機、スキッドステアローダー重量	t	1-3	2-4	5-10	6-10	8-15	12-16	12-20	16-23
ピック数木材Cutter Wheel スロットCutter Wheel カッタードラム	Pcs Pcs Pcs	- 28 42	- 28 42	48 35 35	48 35 35	56 44 49	56 44 49	56 48 59	56 48 59
標準ピック木材Cutter Wheel スロットCutter Wheel カッタードラム	Type Type Type	- ER 16/29/25/14 S ER 16/29/25/14 S	- ER 16/29/25/14 S ER 16/29/25/14 S	ES-Flat picks ER 16/29/25/14 S ER16/48/32/20 HC	ES-Flat picks ER 16/29/25/14 S ER16/48/32/20 HC	ES-Flat picks ER 16/29/25/14 S ER16/48/32/20 HC	ES-Flat picks ER 16/29/25/14 S ER16/48/32/20 HC	ES-Flat picks ER 16/29/25/14 S ER16/48/32/20 HC	ES-Flat picks ER 16/29/25/14 S ER16/48/32/20 HC

回転装置付きFLEXATOR		ESR 20	ESR 20 HD	ESR 30	ESR 30 HD	ESR 45	ESR 45 HD	ESR 60	ESR 60 HD
重量	kg	175	180	375	380	620	650	1000	1030
推奨する掘削機、スキッドステアローダー重量	t	1-3	2-4	5-10	6-10	8-15	12-16	12-20	16-23

詳しくはこちら

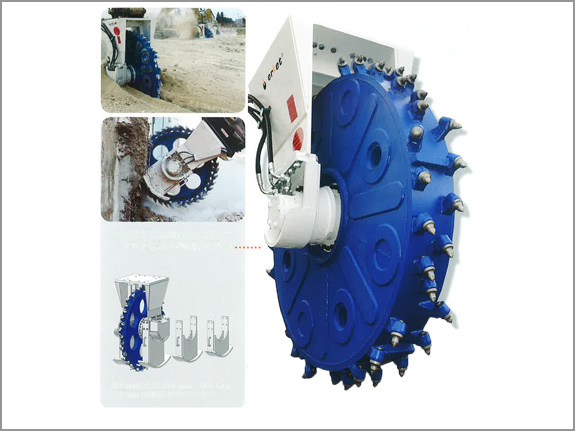

ホイールカッターERWシリーズ

技術データ	単位	ERW 600	ERW 1000
切削幅（B）	mm	80-200	200-400
切削深さ（C）	mm	300-600	700-1,000
350bar時のトルク	Nm	21,000	47,000
50bar時の最大油流量	l/min	340	600
ホイール直径に応じた推奨油流量	l/min	230-300	300-550
最大動作油圧	bar	350	350
コンクリートの鉄筋最大直径	mm	12	16
最大ホイールサイズ、深さ、幅での重量	kg	1,700	5,500
定格電力	kW	130	220
推奨掘削重量	t	18-35	35-50
標準ピック	Type	ER 17/64/60/25 Q	ER 17/75/70/30 Q
